机械键盘怎么加灯 怎么自己给机械键盘加灯

更新时间:2020-08-13 16:06:28 作者:奕

机械键盘怎么加灯?

机械硬盘如果不发光,那么就失去了信仰,不知道什么时候,信仰之光逐渐蔓延到外设之上,正好手里有一款网际快车G100樱桃黑轴机械键盘 ,忽然有打算给不发光的机械键盘加灯的主意,让它光彩夺目!机械键盘加灯是一个非常消耗时间的事情,花费差不多一个星期的时间,超过了400次焊点,如 果您也打算给机械键盘加灯,那么一定要懂得坚持,下面就为大家带来机械键盘改装加灯图文教程。

机械键盘怎么加灯 怎么自己给机械键盘加灯

改装机械键盘需要的材料:

机械键盘怎么加灯 怎么自己给机械键盘加灯

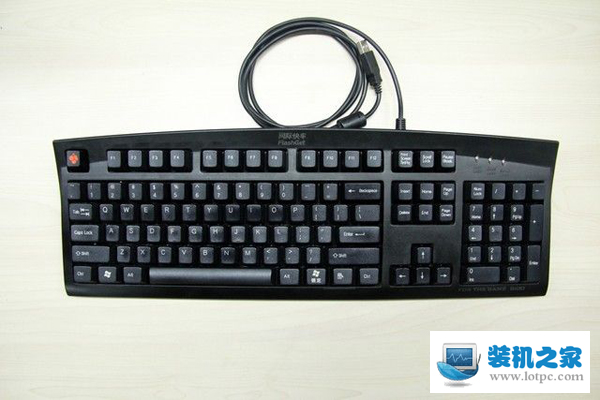

网际快车G100黑轴机械键盘

侧刻字透(背光)键帽一套,这是针对本次改装购入的第二套键帽,材质为ABS塑料(不要被包装盒的PBT字样迷惑),采用激光蚀刻工艺。至 于为何要购买两套键帽,文章末尾会对此原因进行解答。

机械键盘怎么加灯 怎么自己给机械键盘加灯

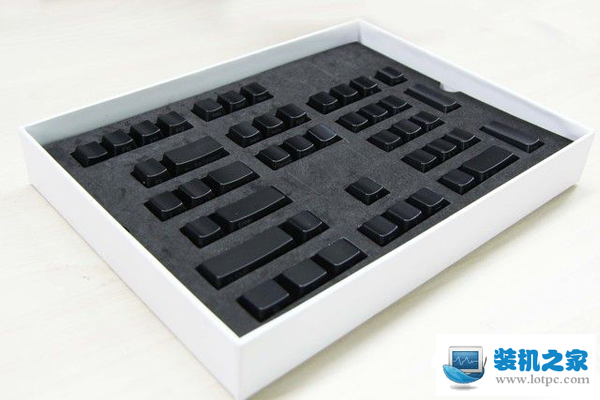

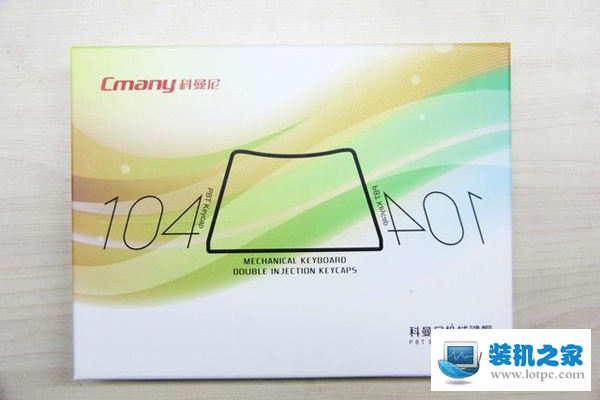

盒装键帽

机械键盘怎么加灯 怎么自己给机械键盘加灯

内部包装还算别致

如果想要学习机械键盘改装的同学们这里要注意了,购买LED灯一定要大于所需的数量,毕竟不能保证每一个LED灯都是好的,其实也花不了多少钱 。此外自己购买一个测试LED好坏的纽扣电池,同时你也可以分辨正负极。

机械键盘怎么加灯 怎么自己给机械键盘加灯

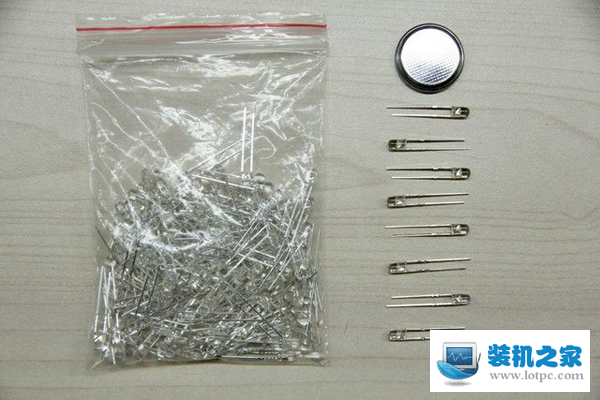

LED灯珠与电池

机械键盘怎么加灯 怎么自己给机械键盘加灯

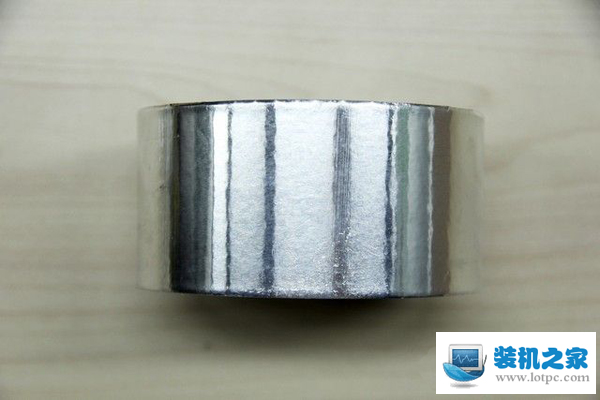

锡纸胶带

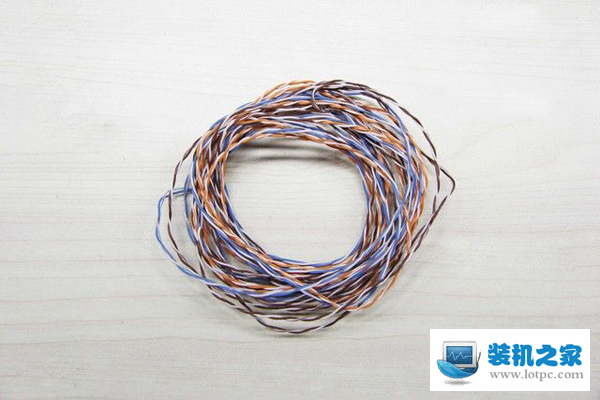

由于此次改装采用的是飞线方式,因此需要单独的连线来为LED供电,最佳的选择为单股独芯网线,独芯的硬度与可塑性相对于多股铜丝来说更强, 也可以方便走线和焊接。

机械键盘怎么加灯 怎么自己给机械键盘加灯

脱皮的网线

机械键盘改装需要的工具:电烙铁、电热吸锡器各一把,万能螺丝刀一套

电烙铁是60W温度可调的,方便温控温。吸锡器直接上了电热的,比需要单独用烙铁加热的要方便一些。一把机械键盘也许会同时使用多种规 格螺丝,因此拆卸机械键盘时准备一套的螺丝刀还是有必要的。

机械键盘怎么加灯 怎么自己给机械键盘加灯

电烙铁、吸锡器、螺丝刀

焊锡丝一卷,壁纸刀一把

大家在挑选焊锡丝时要用高质量的,如果过于廉价的焊锡,也许在焊接过程中与焊接质量均会造成不利的影响。焊锡丝通常都是中空的,空心部分 被松香填满,起到清洁焊点和烙铁头的作用,对焊接过程起到很大的帮助,所以这次就没单独准备松香。壁纸刀永远都是万能的,也是必备的工具之一。

机械键盘怎么加灯 怎么自己给机械键盘加灯

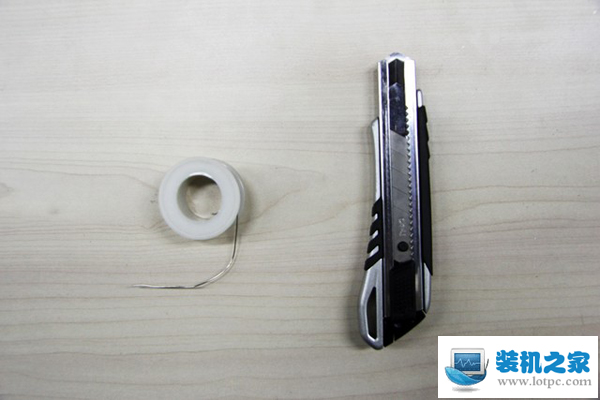

焊锡丝一卷,壁纸刀一把

键盘的拆解与注意事项

准备好了所需的材料和工具,接下来就可以对键盘下手了。为了让这把键盘能够重获新生,接下来惨不忍睹 的肢解画面是不可避免的,心脏不好的朋友---其实也能观看。

机械键盘怎么加灯 怎么自己给机械键盘加灯

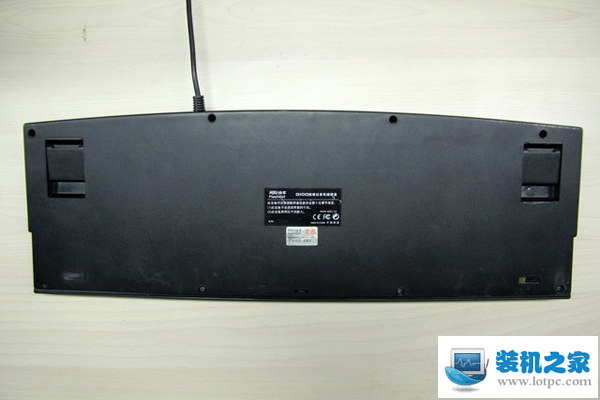

先将键盘翻个底朝天

选择与固定螺丝尺寸相对应的批头,然后将八颗螺丝旋下来。这里需要注意的是我们在拆螺丝时要对脚拆,不要在相邻的地方再次拆卸,因为这样 有可能导致外壳应力不均而产生破坏。

机械键盘怎么加灯 怎么自己给机械键盘加灯

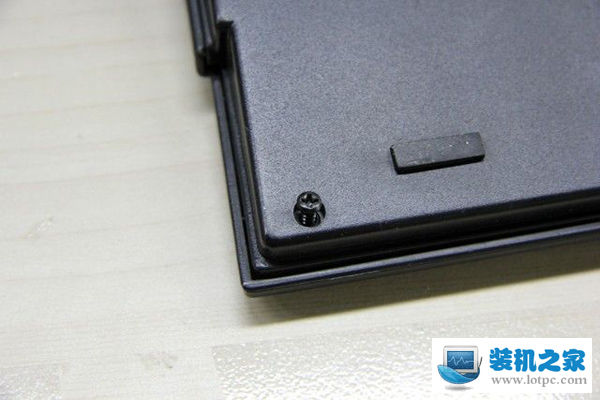

我们可以看到整个外壳背部是由八颗十字花螺丝固定的

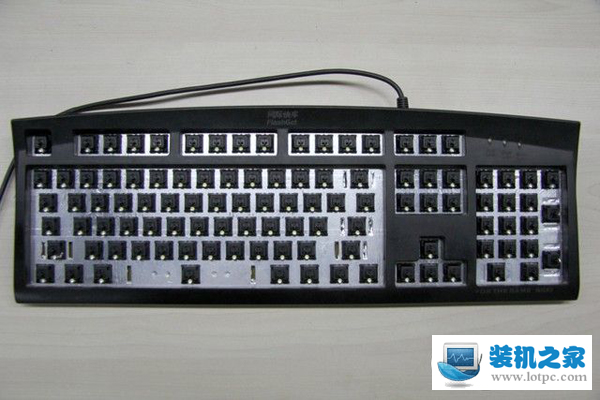

螺丝拆掉之后,就可以将上盖部分拿下来了,上盖与底座之间除了螺丝还有卡扣使其结合,开启的时候不能过于用力,以防损坏外壳。

机械键盘怎么加灯 怎么自己给机械键盘加灯

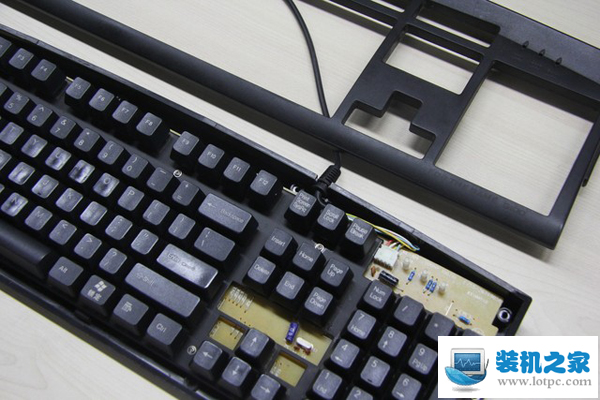

掀开它的头盖骨

键盘主体的PCB是由7颗小自攻螺丝与底座固定的,拆下后就可以将主体与底座分离了,两者之间并没有卡扣固定,可轻松将其分离。分离之后我们 可以发现第一个悲剧就此诞生---PCB上没有LED的预留孔,这意味着我们不得不进行飞线的办法继续进行改装。

机械键盘怎么加灯 怎么自己给机械键盘加灯

使键盘主体与外壳彻底分离

将机械轴与PCB板分离

首先预热吸锡器,温度达到后将吸嘴对准焊点,融锡的时间不要过长,否则可能有将焊盘带下来的危险。待焊点的锡溶化后按动开关,活塞运动时 会在吸嘴处产生真空,同时将液态锡带走,很是方便,不过由于是金属吸嘴,焊锡会经常把吸嘴堵住,甩一甩就好了。如果你对着人甩锡,他跑过来打你,请不要问为什么。

机械键盘怎么加灯 怎么自己给机械键盘加灯

对准焊盘

机械键盘怎么加灯 怎么自己给机械键盘加灯

预热融化韩锡后按下开关

机械键盘怎么加灯 怎么自己给机械键盘加灯

焊锡被吸走,引脚周围没有了焊锡

机械键盘怎么加灯 怎么自己给机械键盘加灯

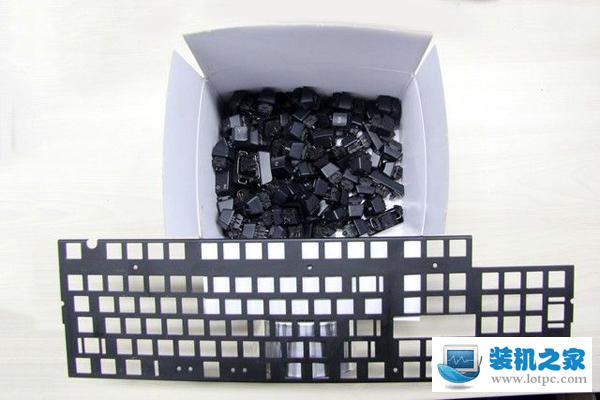

与PCB分离后的钢板和轴体

与轴体与钢板进行分离

首选我们要钢板动些手脚,因此要把轴体从钢板上取下,轴体上下有两个卡扣,直接拔是拔不起来的,先将轴体的上下任意一侧按下去,然后再按 另一个方向,轴体就取下来了。

机械键盘怎么加灯 怎么自己给机械键盘加灯

用手将一侧压下去

机械键盘怎么加灯 怎么自己给机械键盘加灯

收集起分离的轴体

切记,一定要将轴体收集在盒子里,以免丢失了;丢失了你就等着哭吧!

锡纸的作用

钢板表面原本是亚光黑漆面的,贴上锡纸,摇身一变,伪装成了银色的巧克力,锡纸主要担任反射光线的责任,让更多的光线反射到键帽上, 以增强背光效果。

机械键盘怎么加灯 怎么自己给机械键盘加灯

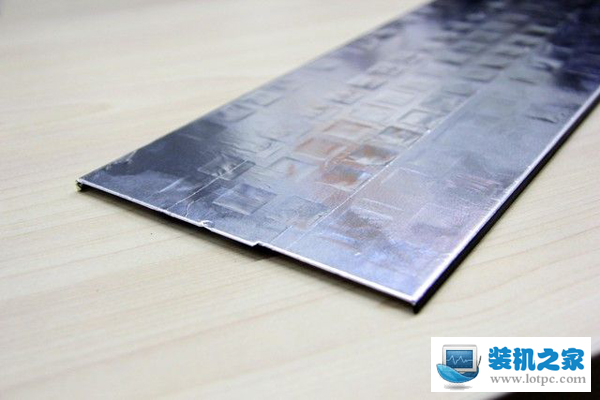

伪装的巧克力钢板

小心翼翼的分割

锡纸覆盖钢板后会将轴体的孔位封住,因此需要为轴体开洞,千万不要手指戳破,直接捅破的话,会造成洞口边缘不规则,正确捅破锡纸的方 法:用壁纸刀在边框以斜对角插入,而后旋转90°再来一次,让切口呈十字形即可。手指捅向洞中,可以让边缘完美。

机械键盘怎么加灯 怎么自己给机械键盘加灯

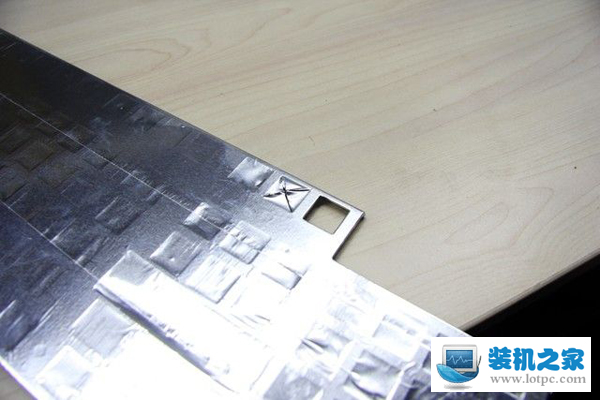

用壁纸刀在上面画十字

机械键盘怎么加灯 怎么自己给机械键盘加灯

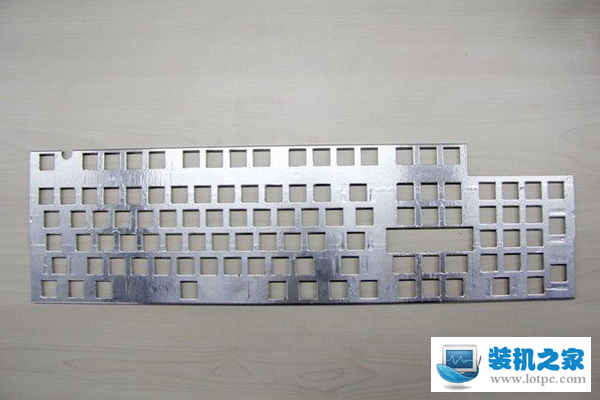

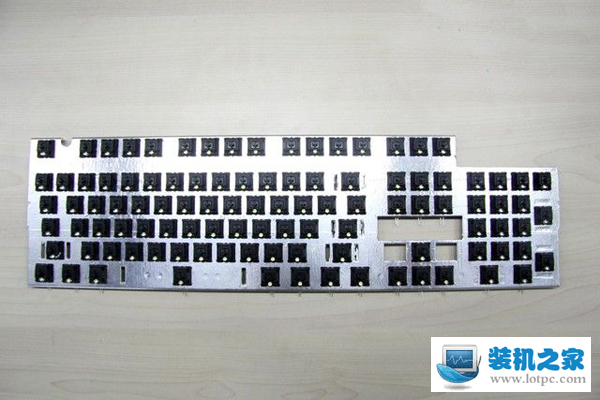

完成后钢板焕然一新

安装轴体

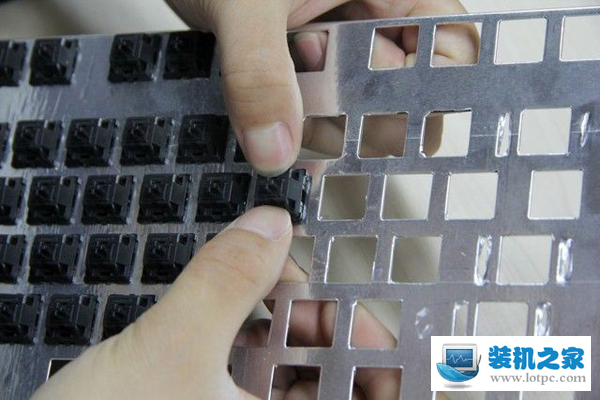

找准轴体与钢板固定卡扣的方向,两手同时放在轴体带有卡扣的边缘,用力向下一按,机械轴就进入槽中了,整个过程非常简单。

主要注意的是,向下按的过程中不要太过力,大力会出奇迹哦,哈哈!

机械键盘怎么加灯 怎么自己给机械键盘加灯

双手对准卡扣位置用力按下去即可

机械键盘怎么加灯 怎么自己给机械键盘加灯

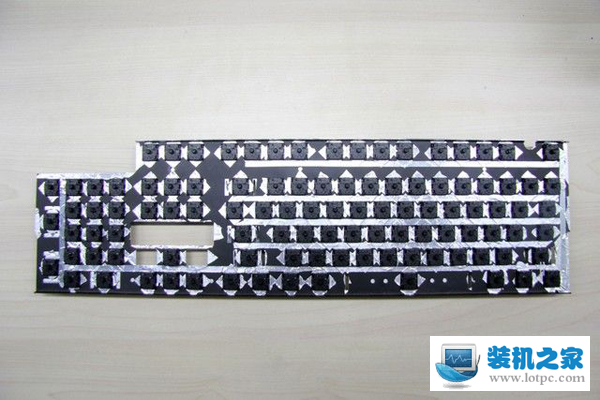

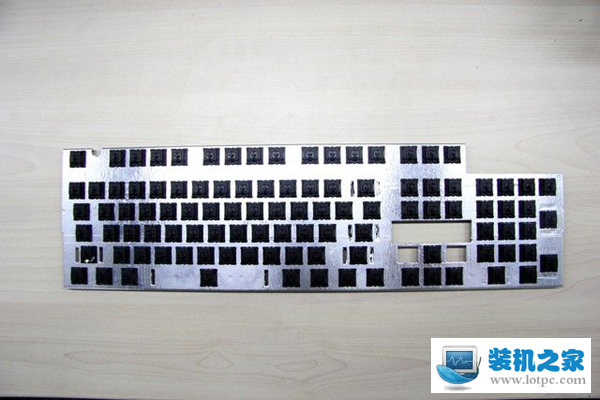

安装后的正面

机械键盘怎么加灯 怎么自己给机械键盘加灯

安装后的背板

锡纸当导线

忽然想到锡纸也是导体,可以作为导线来使用,这样省去了布线的烦恼,就将锡纸裁成很多细条状,横向铺开准备做导线用。

机械键盘怎么加灯 怎么自己给机械键盘加灯

锡纸当作良导体

嵌入核心部分

接下来,我们需要将LED插入轴体里面。于我们是飞线连接方式,不连接主控,插入LED的时候不必在意方向,只要都是 一致的就可以了。轴体背面还有两个小孔,如果遇到LED灯从前面进去却不能从后面穿过,说明LED的引脚产生变形,引脚之间不平行,只要手动校准后就可以轻松穿过。

机械键盘怎么加灯 怎么自己给机械键盘加灯

LED引脚穿过轴体

LED弯折固定

确认LED在轴体上姿势正确后,用大拇指(哪个都行)顶住灯珠上部使其紧密无匡量的与轴体贴合,而后用手指将引脚向将要走线的线槽方向侧推,直至能 够自行固定。再次提醒小伙伴们,LED引脚极性一定要保持一致。

机械键盘怎么加灯 怎么自己给机械键盘加灯

用手指压弯引脚

机械键盘怎么加灯 怎么自己给机械键盘加灯

注意让引脚的极性保持一致

机械键盘怎么加灯 怎么自己给机械键盘加灯

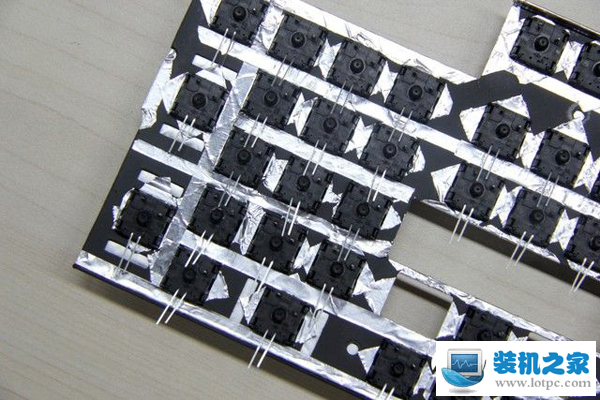

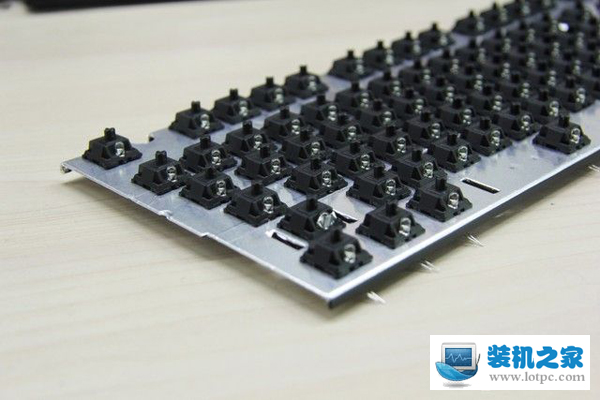

安装完LED后的图示

机械键盘怎么加灯 怎么自己给机械键盘加灯

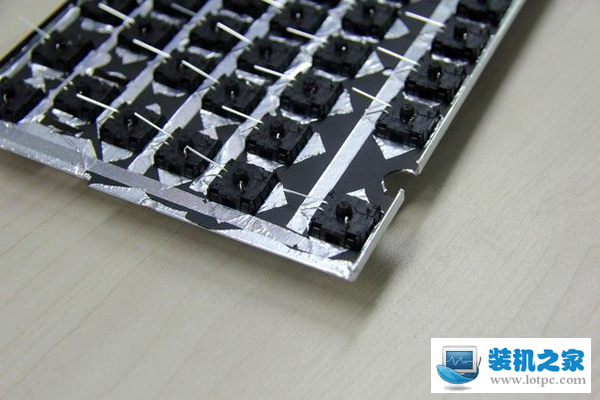

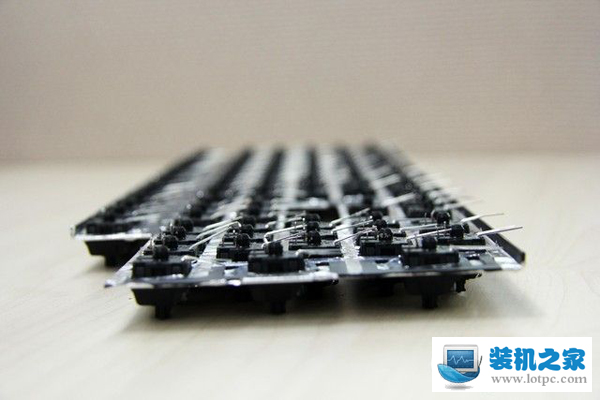

引脚都朝着走线的方向

机械键盘怎么加灯 怎么自己给机械键盘加灯

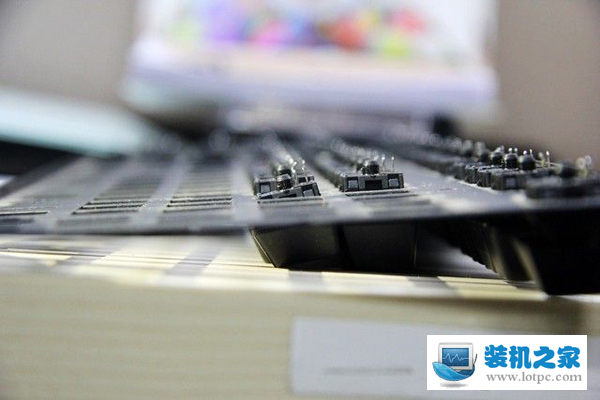

非常期待点亮的效果

LED光源导通测试

有的小伙伴可能会问,按照正常的步骤,应该在安装之前就测试LED的好坏啊,为什么要等到全部安装到轴体后才进行测试呢?其实LED在出厂前性能都是经 过测试确认的,坏的几率很低,但也不排除这种可能性。

机械键盘怎么加灯 怎么自己给机械键盘加灯

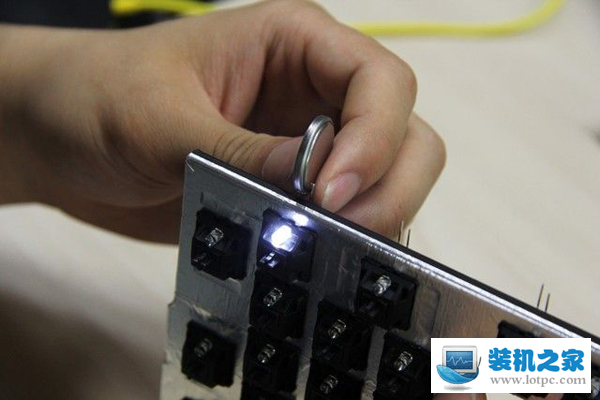

在钢板上测试LED更方便

另一个原因就是LED固定在轴体上的时候,只要一只手拿好钢板,另一只手拿着纽扣电池,倾斜着点向LED的引脚也是非常方便的。这里提醒小伙伴,千万要给LED做测试,等到PCB焊接后才发现某个LED坏的那就麻烦了。

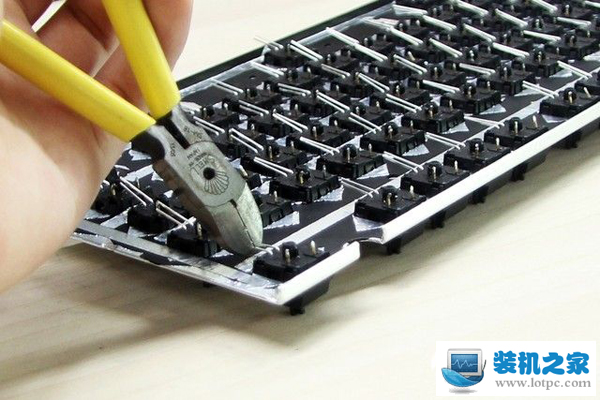

剪脚操作小心翼翼

推倒所有LED引脚后,我们就需要按照所需的引脚长度进行剪角,用手指将剪好后的引脚朝钢板方向用力按下,尽可能的贴近锡纸。一个极性引脚完成后, 就可以进行焊接了。然而,现实总是冷酷的,虽然名子里都带锡,但锡纸死活不想与焊锡融合,焊锡翻滚着在锡纸上调皮的跑来跑去,心头顿时凉了一大半, 万万没想到这一点,此时也容不得再去找助焊剂等东西了。

机械键盘怎么加灯 怎么自己给机械键盘加灯

将多余部分引脚剪掉

机械键盘怎么加灯 怎么自己给机械键盘加灯

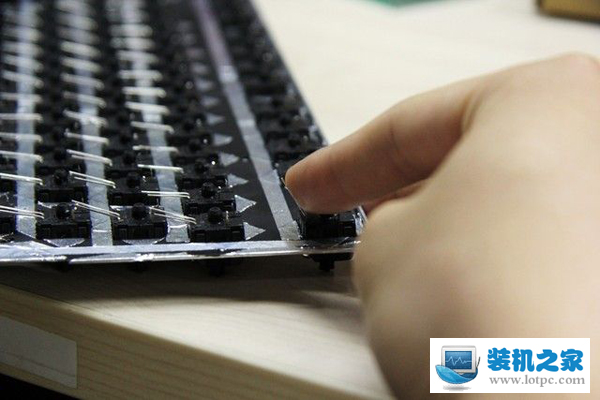

按下剪好后的引脚

机械键盘怎么加灯 怎么自己给机械键盘加灯

按压的同时记得用另一只手抵住轴体

穿针引线

找来准备的网线,褪去了它最后一层皮,使它的胴体(铜体)完全暴露出来,用蛇形依次在引脚下方穿插行走布线。然而在布线结束后,铜线刚好缺了,起始端留出长度的一段,心中千万头小动物在奔腾.....最后又焊了一段才作罢。

机械键盘怎么加灯 怎么自己给机械键盘加灯

穿过按压下去的引脚

机械键盘怎么加灯 怎么自己给机械键盘加灯

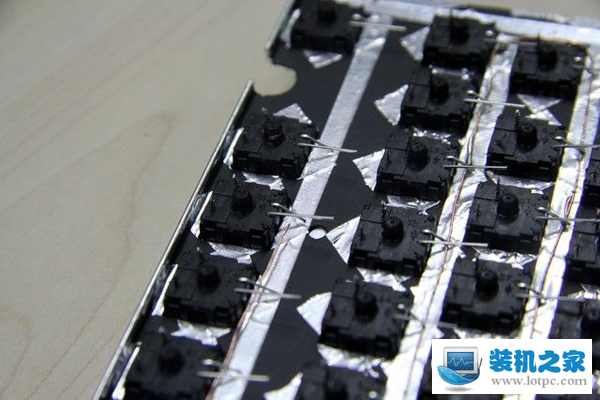

蛇形穿越轴体之间

机械键盘怎么加灯 怎么自己给机械键盘加灯

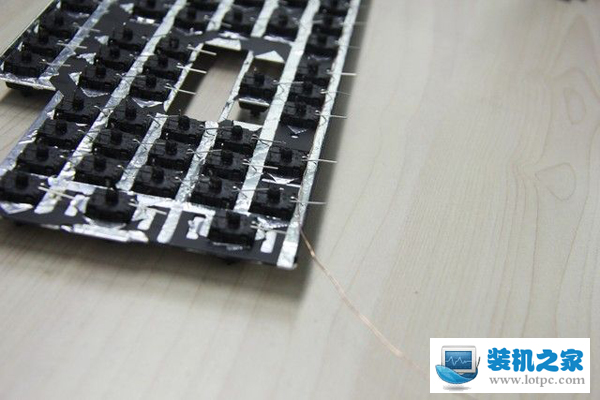

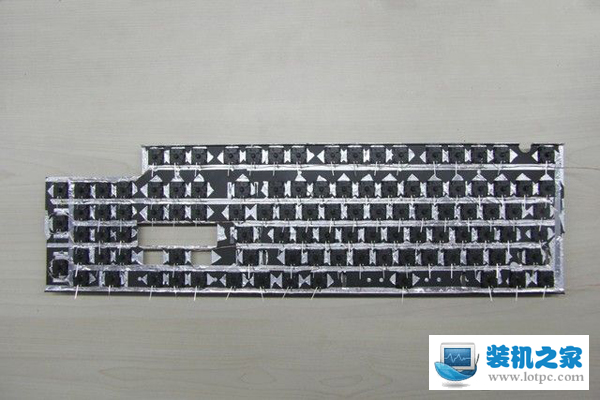

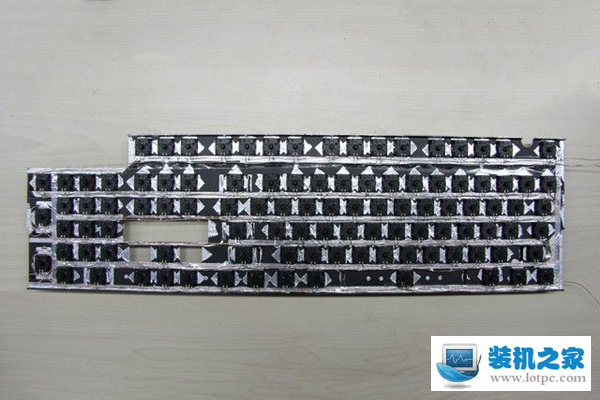

安装图示

焊接工作开始

电烙铁的温度是根据焊锡熔点和LED厂商给出的焊接温度设置的,通常都是200°~300°左右,焊接时间5秒之内。先用右手将烙铁抵在引脚上,左手持焊锡丝抵在烙铁头与引脚之间,高温使焊锡丝熔化并覆盖到引脚和导线之上,略停留1秒,使焊锡与引脚和导线的连接更加紧密,以防止虚焊,造成返工。

机械键盘怎么加灯 怎么自己给机械键盘加灯

第一根导线焊接

焊接第二根导线为了省力没有剥导线绝缘层,直接用高温烫破绝缘层露出铜丝再进行焊接,导线绝缘层被融化后会有残留物在铜丝之上,导致很严重的虚焊,不得不把另一个跟导线的绝缘层也退掉再进行焊接,两导线之间用透明胶带裁成条状并粘贴进行绝缘处理。

机械键盘怎么加灯 怎么自己给机械键盘加灯

第二根导线焊接

机械键盘怎么加灯 怎么自己给机械键盘加灯

整体焊接完成后

小心驶得万年船

由于焊接LED部分多达200余焊点,纰漏总有可能会出现,仔细的又将所有焊点重新检查了一遍。果不其然发现了其中一个焊点虚焊了,果断补焊。如果PCB整体焊接后才发现,就为时已晚了。

机械键盘怎么加灯 怎么自己给机械键盘加灯

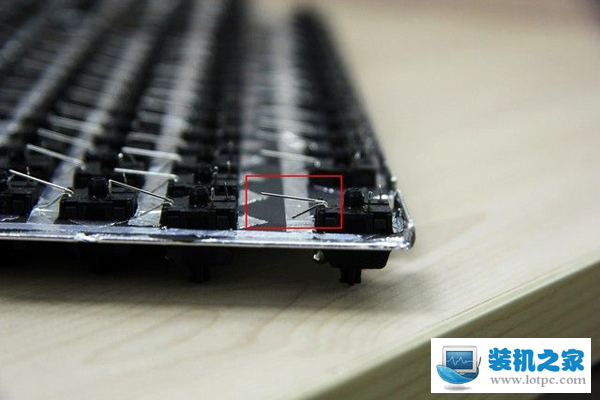

再细心也不免出现纰漏

焊接后LED测试

焊接过程中避免不了对焊接时间掌控的不准确,对LED产生可能的损坏。电路采用的是并联方式,所以之前的那个纽扣电池即可对其进行供电测试。逐个查看LED是否被点亮,并用手稍大力戳灯珠,再次检验虚焊,很庆幸,细心感动了键盘,一次点亮全部通过。

机械键盘怎么加灯 怎么自己给机械键盘加灯

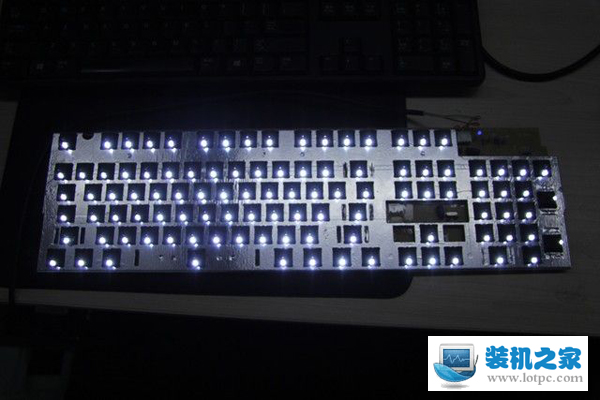

全部LED一次性点亮

导线的绝缘处理

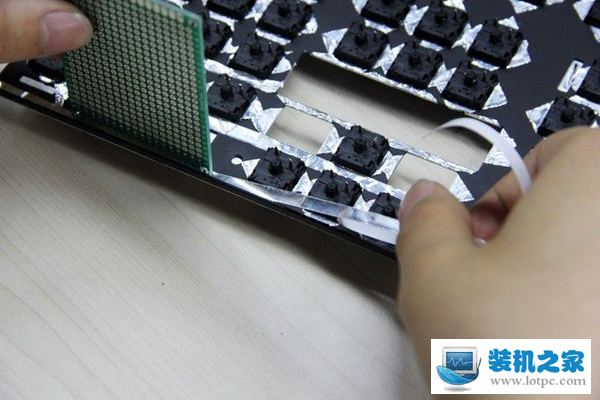

由于键盘PCB有飞线连接,所以不得不对其进行绝缘处理,方法也很简单:用透明胶带覆盖所有裸露飞线的地方,并用壁纸刀将多余覆盖到轴体引脚焊盘部分裁掉。幸亏PCB原本的飞线在没有刻蚀电路的一面,不然用壁纸刀划下去不知又造成多少悲剧。

机械键盘怎么加灯 怎么自己给机械键盘加灯

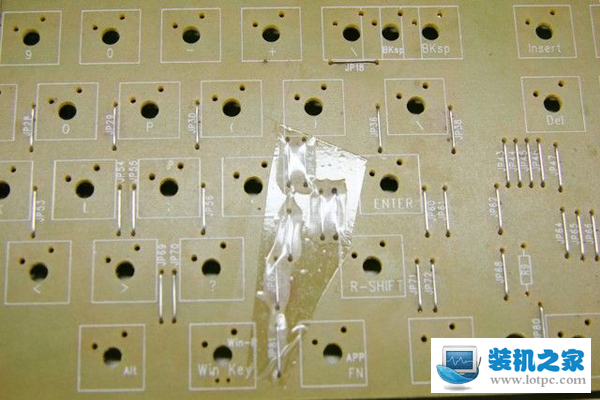

用透明胶带盖过要做处理的部分

机械键盘怎么加灯 怎么自己给机械键盘加灯

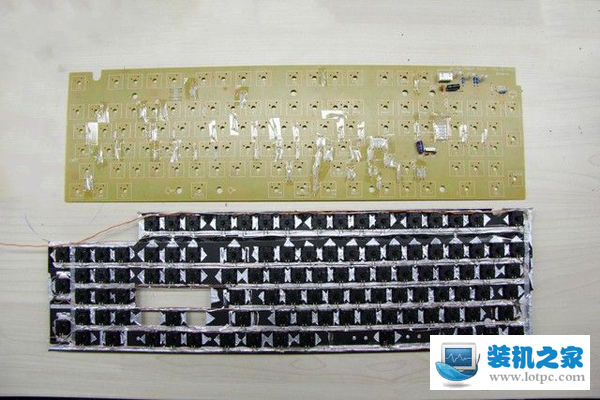

将PCB上所有裸露的部分全部盖住

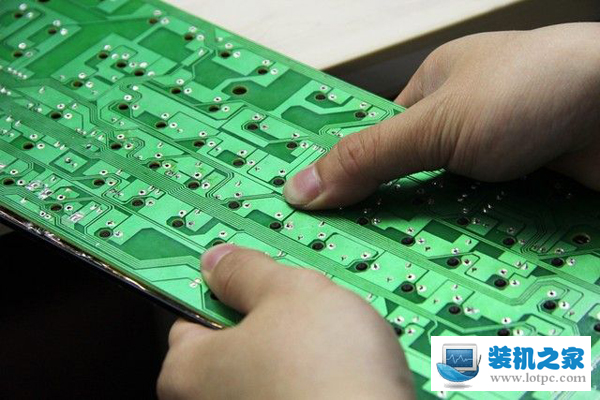

轴体开关与PCB的结合

检查轴体引脚方向是否垂直,将不垂直的引脚用工具(尖嘴钳子最好用)将引脚调教至正确姿势,而后将PCB方向摆正并覆盖到嵌有轴体的钢板上,引脚对准焊盘,从一侧轻轻按下即可。覆盖至小键盘的回车和+号时候,被眼前的一幕惊呆了,这两个货跟其他小伙伴调转了90°,也怪不够细致到位,返工!

机械键盘怎么加灯 怎么自己给机械键盘加灯

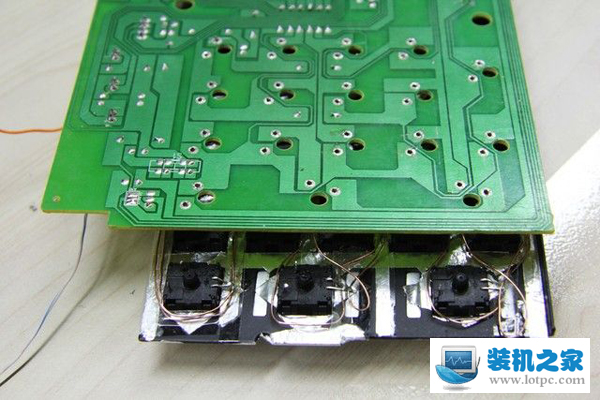

注意焊盘和引脚要对准

机械键盘怎么加灯 怎么自己给机械键盘加灯

注意PCB,这两个轴体的方向真是奇怪的设定

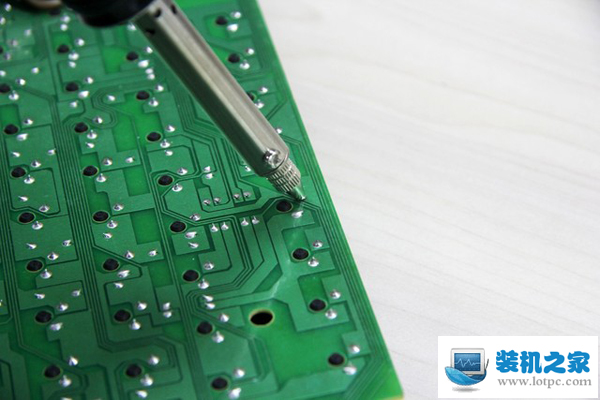

轴体与PCB的焊接

焊接轴体是一个非常容易的事情,不过也是比较关键的部分,经常进行电路焊接的用户都知道,,电烙铁温度过高会使焊盘从PCB板上脱离,会造成无法挽回的损失。据传说有大神能够飞线补救,因此焊接过程将温度调至不足400°,可能有经验的小伙伴说400°温度也不低啊,这不是在误人子弟吗?

机械键盘怎么加灯 怎么自己给机械键盘加灯

焊接轴体

使用400°的理由:过低的温度会导致焊锡丝融化吃力,导致焊接时间过长,而先将焊锡融至烙铁头上的话,也会导致焊盘预热不足焊接困难造成焊接时间过久。如果使用高温,烙铁头抵在焊盘之上,焊锡丝接触到烙铁头会快速融化并覆盖到焊盘之上,整个过程亲测3秒不到,并且在后来的测试中证明没有虚焊假焊等现象发生。

机械键盘怎么加灯 怎么自己给机械键盘加灯

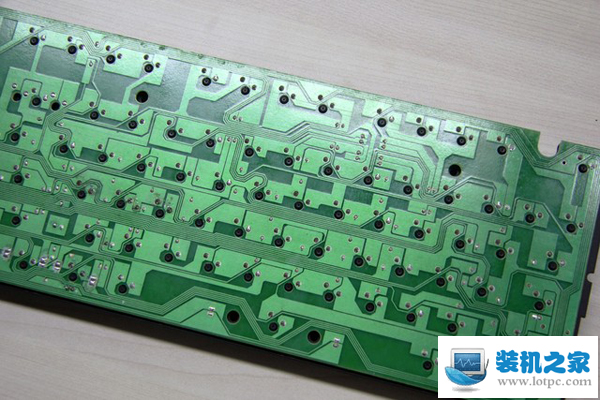

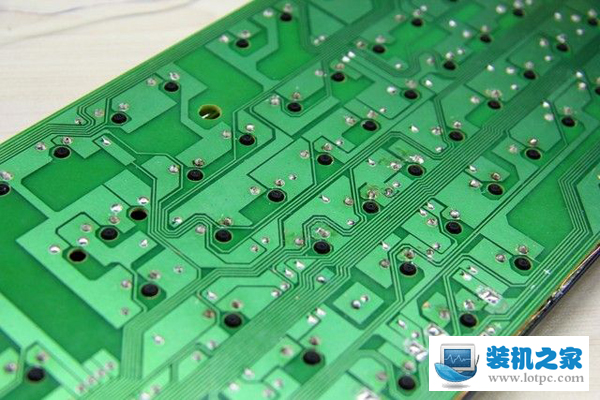

焊接后的PCB

LED光源供电选择

供电方案直接就是从键盘本身的USB接口上取电,焊接前找好极性,并将电源线切至合适长度,分别焊接到USB供电线路上即可。这种低功率的LED装在上面,大家不用担心USB供电不足的情况。

机械键盘怎么加灯 怎么自己给机械键盘加灯

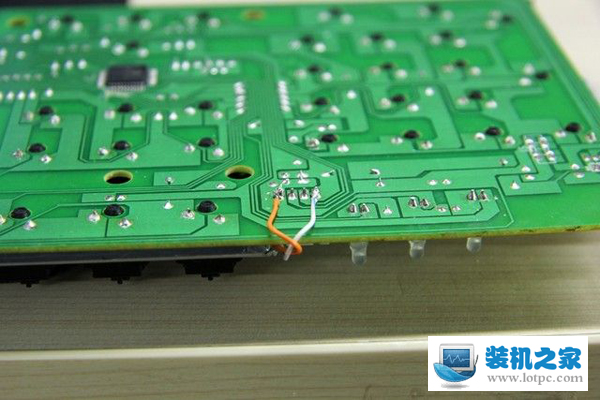

注意极性的区分

进行轴体开关通断测试啦!这里使用的是一个名为“KeyboardTest”的键盘开关测试小软件,经测试后选择通过。

机械键盘怎么加灯 怎么自己给机械键盘加灯

插入电脑USB后的效果图

机械键盘怎么加灯 怎么自己给机械键盘加灯

右侧WIN键位置在键盘上为WIN键锁定功能

机械键盘怎么加灯 怎么自己给机械键盘加灯

将键盘主体与底座对应螺丝孔安装

机械键盘怎么加灯 怎么自己给机械键盘加灯

将面板安装好

机械键盘怎么加灯 怎么自己给机械键盘加灯

安装对应螺丝

机械键盘怎么加灯 怎么自己给机械键盘加灯

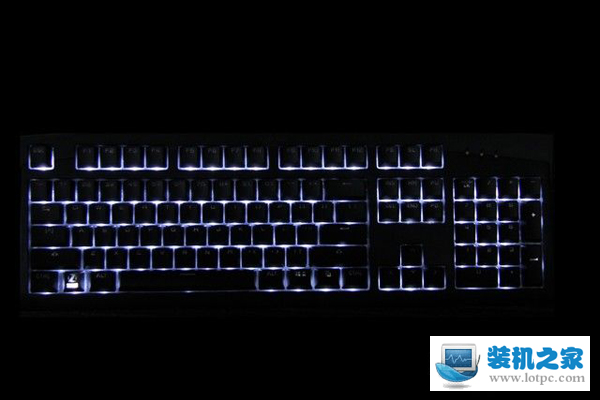

非常漂亮

以上就是分享的机械键盘改装加灯图文教程,希望大家会喜欢。
