主机箱背部走线技巧 组装电脑走背线与理线教程

更新时间:2020-08-21 16:17:58 作者:betty

近年来,装机行业流行一个术语,即“走背线”,那么走背线是什么?简单介绍下,通俗的说:走背线就是针对电脑机箱,装机的时候,将机箱内部和电源的线材做到最干净整洁,从传统来说,线材都是从机箱内部进行安装的,而走背线就是从机箱背部走线进行安装(不过需要支持走背线的机箱才可以实现,并且电源线材够长),机箱背部走线不但内部简洁漂亮,还利于机箱散热。

主机箱背部走线技巧 组装电脑走背线与理线教程

下面分享主机箱背部走线技巧,组装电脑走背线与理线教程:

目前一般比较好的机箱和电源都支持背部走线,但是走背线由于机箱内部装修,假如可以做到足够简洁,也是需要思考的,简单来说,也就是需要一些装机技巧。

主机箱背部走线技巧 组装电脑走背线与理线教程

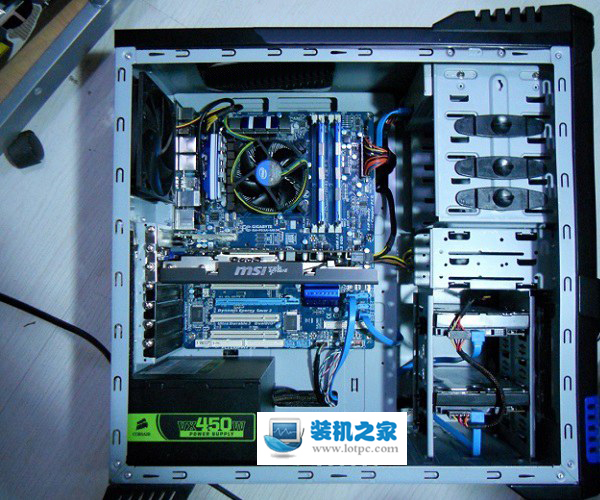

合理机箱走背线内部场景

下面就来为用户们分享一下主机箱背部走线技巧,纯属经验之谈,组装电脑爱好者不妨学习科普一下。

主机箱背部走线技巧 组装电脑走背线与理线教程

通俗说下走背线,走背线就是好比给房子装修一下,比如CPU、主板、显卡、硬盘等配件就相当于家具,安装完毕后,就是接线的环节。装机用户在机箱走线时,如果不去思考做到精简完美,如何将内部的线材归纳捆绑,只是简单的线材接好,而不管是否美观,那么机箱的内部走线效果很难令人满足。

机箱走背线其实是有技巧的,在走线之前,大家应该思考一下,哪些线材可以归类捆绑在一起,如何走线等等,这些不仅需要大家对DIY硬件线路连接有所连接,还需要动动大脑,寻找一些规律。

1、机箱风扇的走线技巧

如今很多主流DIY电脑机箱都会配备风扇,主要是加强内部的散热。而机箱风扇的走线,主要需要思考风扇如何连接电源以及线材如何走线这两个问题。

主机箱背部走线技巧 组装电脑走背线与理线教程

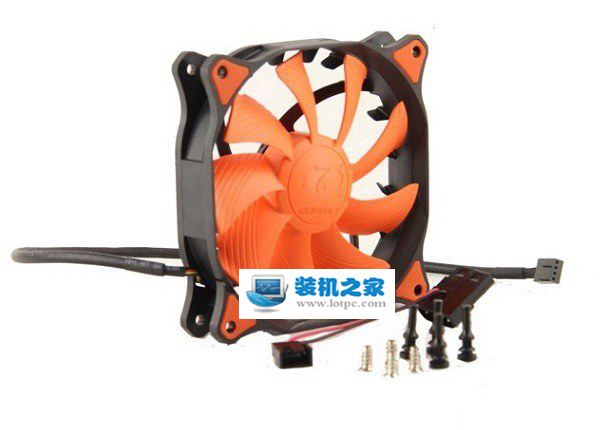

一般风扇的供电线都比较短,采用4Pin接口或者D口来连接。如若靠近主板可以连接主板的FAN接口,安装在前面板等位置则利用电源的D口提供供电。

主机箱背部走线技巧 组装电脑走背线与理线教程

主机箱背部走线技巧 组装电脑走背线与理线教程

机箱风扇走背线技巧

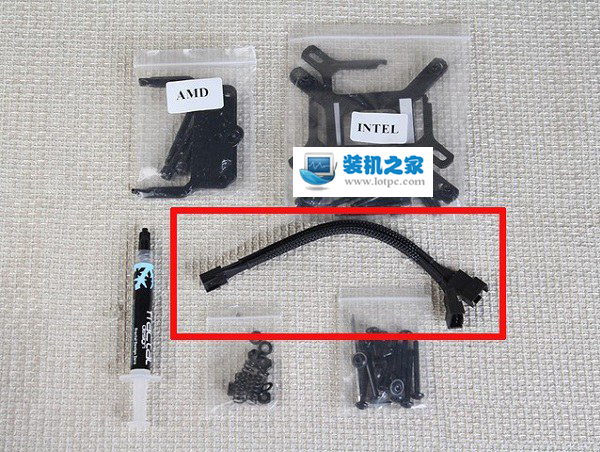

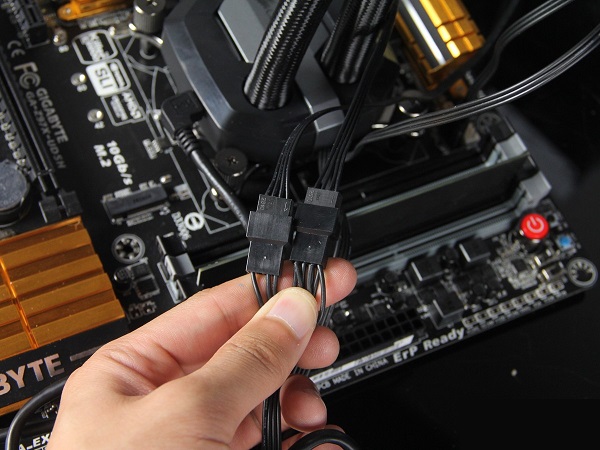

如果机箱内风扇比较多,主板接口不够或者显得杂乱,可以使用2合1线归集。CPU散热器的风扇线材安装后会有一定的冗余,可以在安装前在底座上缠绕一下,尽可能做到美观大方。

主机箱背部走线技巧 组装电脑走背线与理线教程

机箱风扇的走线大致可以想到的是就近原则,如果有多个散热风扇,则可以考虑使用2合1线归集。总的来说,机箱风扇走线其实并不难,只要掌握就近或者归纳合并2个原则即可。

2、主板跳线走背线技巧

我们知道,电脑主机开关机键、电源指示灯、硬盘指示灯以及USB和音频接口都位于机箱前面,而这些线材都必须要与主板连接。由于线材比较繁杂,与主板的连接方式多是通过主板的针脚,安装就比较琐碎,线材的归集也就不容易处理。

主机箱背部走线技巧 组装电脑走背线与理线教程

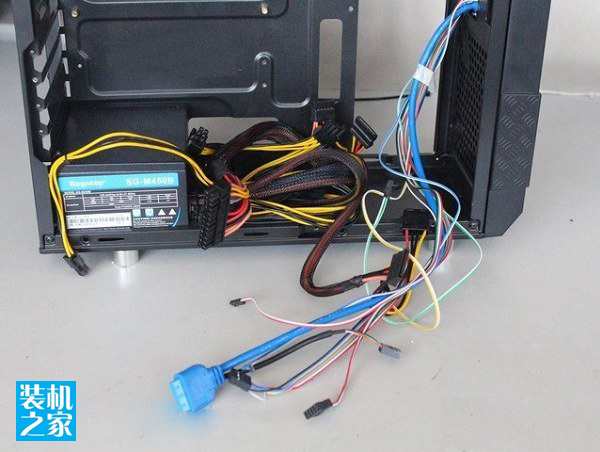

机箱连接主板上的跳线很多,这些线材都需要连接主板

前面板的线材看起来还要比电源线材显得凌乱。但是为了操作方便,所有线材都需要连接到主板。在弄懂各个针脚的定义之后,还需要细心地将线材插在主板上。

主机箱背部走线技巧 组装电脑走背线与理线教程

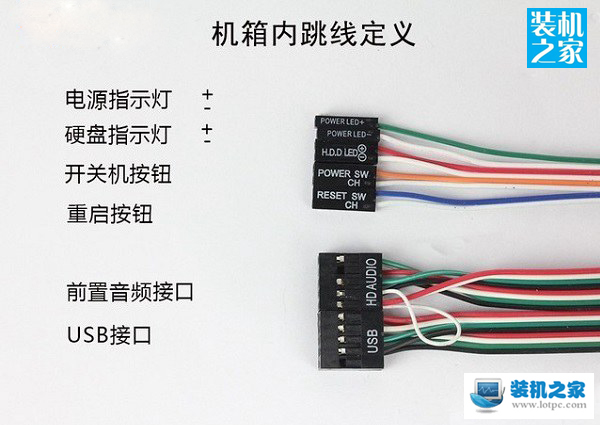

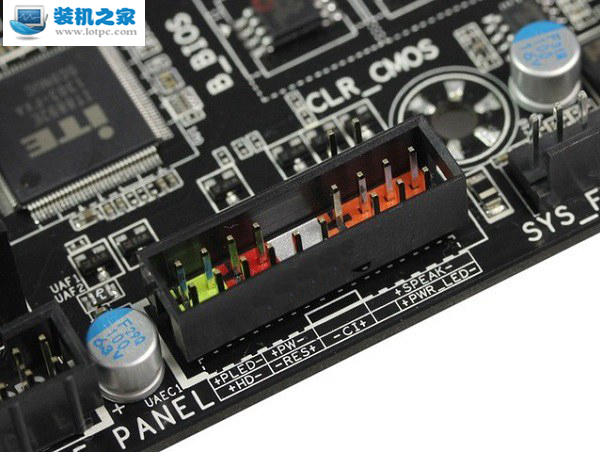

机箱内部各跳线的含义

主板的针脚设计由于品牌和型号的不同,其具体位置都不尽相同。但在针脚上都会有明显的标注,对应线材的定义,一一安装连接即可。

主机箱背部走线技巧 组装电脑走背线与理线教程

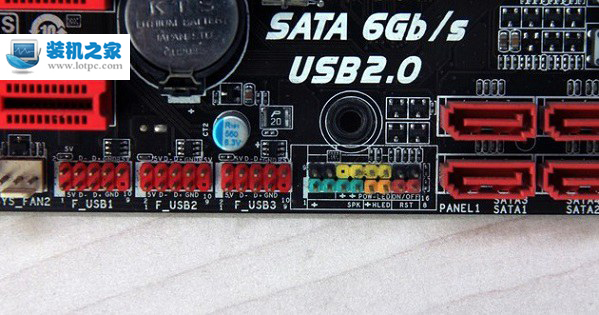

主板跳线接口位置

主机箱背部走线技巧 组装电脑走背线与理线教程

USB接口位置

多条跳线可以绕起来与电源线固定在一起,视觉上显得不会凌乱。从安装到整理其实很简单。

主机箱背部走线技巧 组装电脑走背线与理线教程

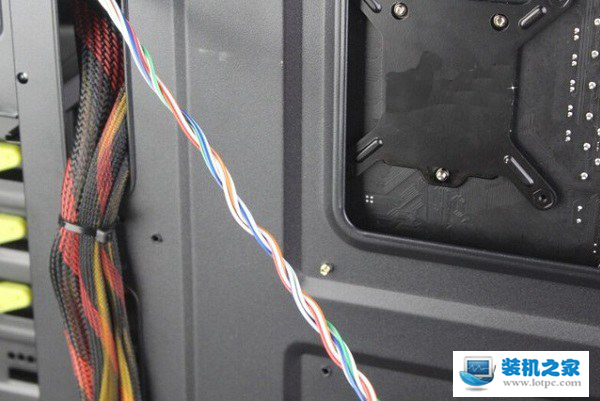

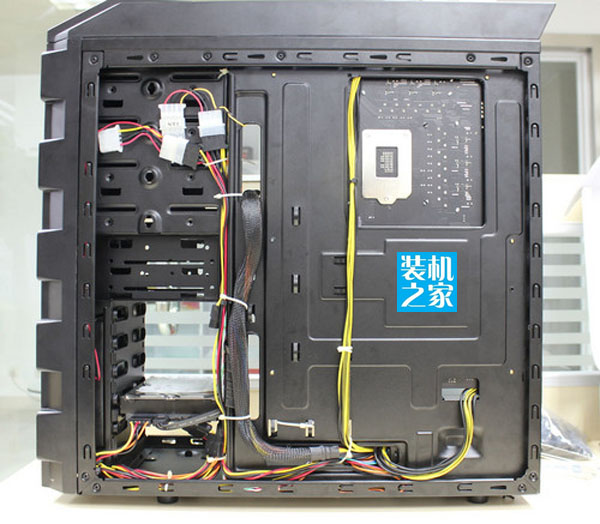

机箱跳线走背线可以缠绕在一起。

主机箱背部走线技巧 组装电脑走背线与理线教程

主板跳线的连接对于很多初次组装电脑的朋友来说,可能会感觉很难,更别提走背线了。但其实,只要看好主板上的标识和线材接口上的标识,连接并不难,走背线的思路则是将这些在一起的线材捆绑成一根线,这样就简洁多了。

3、电源走背线技巧

提到机箱走背线,很多朋友想到最多的应该还是电源走背线吧。由于主板、CPU、显卡、硬盘、散热风扇等大多数硬件都必须通过电源供电,这些硬件都需要连接电源。电源走背线的基础有两点:一是机箱设计是否支持;二是电源线材长度是否满足,目前大多数电源和机箱都支持走背线,在购买相关产品的时候,注意尽量选择一些品牌可靠的产品,一些低价产品可能存在偷工减料,影响走背线。

主机箱背部走线技巧 组装电脑走背线与理线教程

主机箱背部走线技巧 组装电脑走背线与理线教程

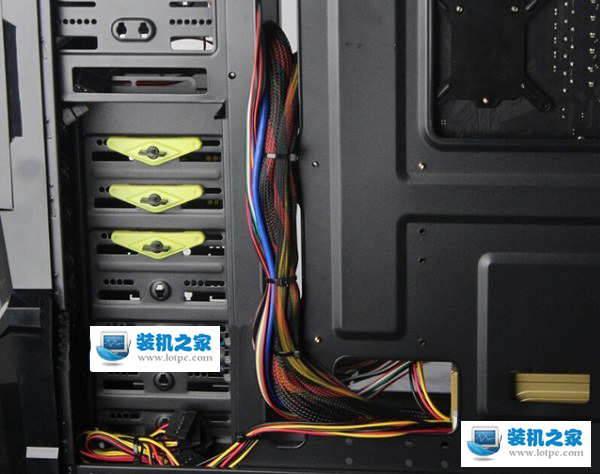

电源机箱走背线其实也并不难,主要合理借助机箱走线孔,然后将电源线材归类捆绑,就近穿过需要连接的硬件就可以了。

主机箱背部走线技巧 组装电脑走背线与理线教程

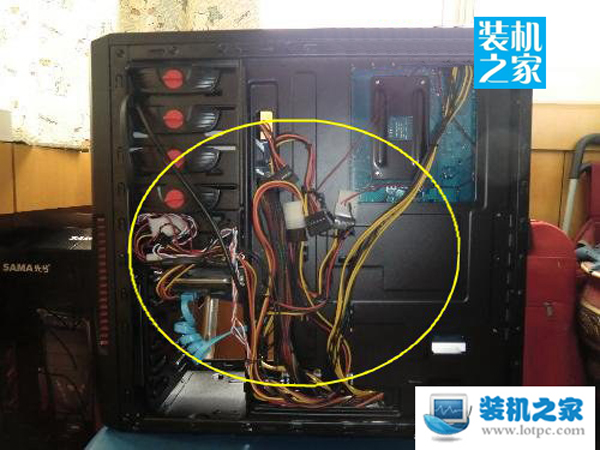

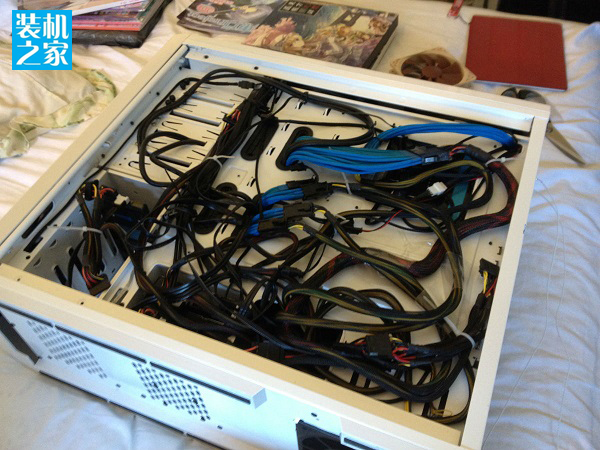

线材太多,对走线也有影响,不过好在放在机箱内部,也不影响最终正面内部的美观

对于很多玩家来说,机箱内硬件安装比较多,自然线材就会很多。如果懒得背线或者是实在无法走出背线,能够将线材归集在背板等地方也是不错的。一来机箱内部看不到凌乱的线材,不会影响散热;而来机箱背板不会外露,不影响整体的美观度。

主机箱背部走线技巧 组装电脑走背线与理线教程

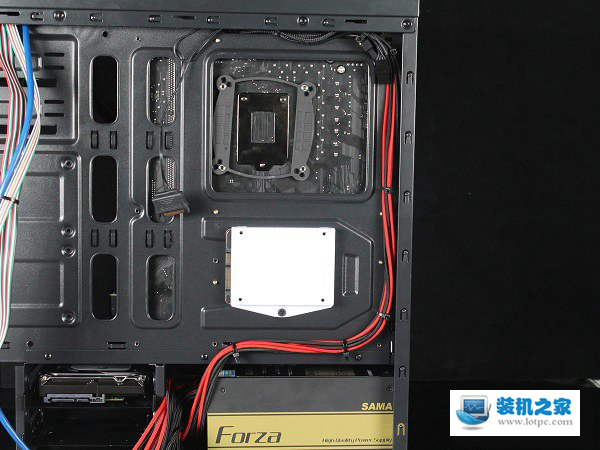

线材少,够用才能更好的做到完美走背线。

只要电源线材长度充足,机箱有背线设计,普通玩家也可以走出工整的背线。背线的初衷是为了机箱空间的清爽,避免过多的线材影响美观和散热。那么走背线也无需强迫走出过于工整的样子。

4、机箱走背线欣赏

本文结尾部分给大家分享一下主机箱背部走线实例图赏,方便大家组装电脑的时候可以借鉴一下。

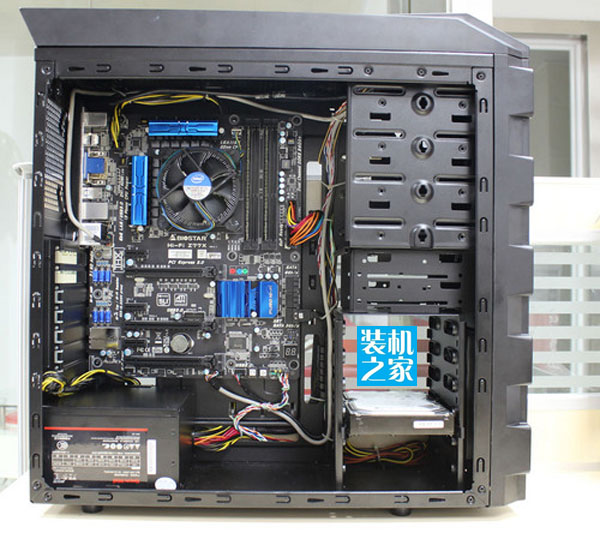

主机箱背部走线技巧 组装电脑走背线与理线教程

主机箱走背线内部视觉效果

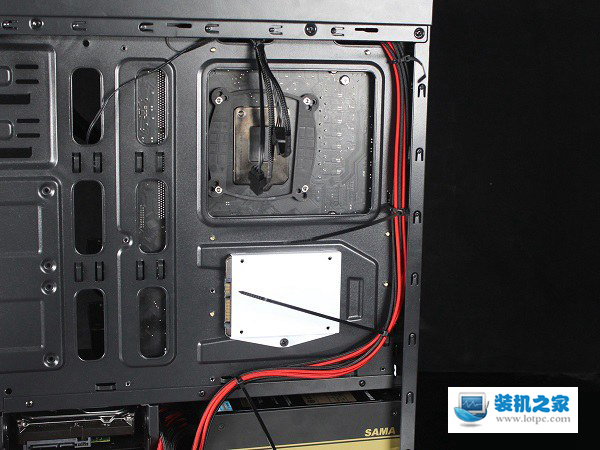

主机箱背部走线技巧 组装电脑走背线与理线教程

主机箱走背线背部视觉效果

主机箱内部走背线的好处:

1、让电脑机箱内部空间更大更空旷、通风更好,保持了机箱完整的风道,有利于散热;

2、便于清洁灰尘

3、主板表面无明线覆盖,机箱内部看上去更清爽,比较美观;

一些不支持走背线的电脑,机箱内部的线路往往比较杂乱,在清理电脑灰尘的时候,有点碍手碍脚,不利于灰尘清理,而走线后,机箱内部整齐,没有明显的走线和跨线,清理灰尘更方便;

主机箱背部走线技巧 组装电脑走背线与理线教程

关于装机走背线的技巧就分享到这里了,希望可以对大家有所帮助,一般说来说,只要你会接线并且安装的话,机箱走背线非常简单了,只需机箱和电源支持走背线,肯去研究思考,合理捆绑归类线材,认真排线,一定可以走出完美的机箱背线。
