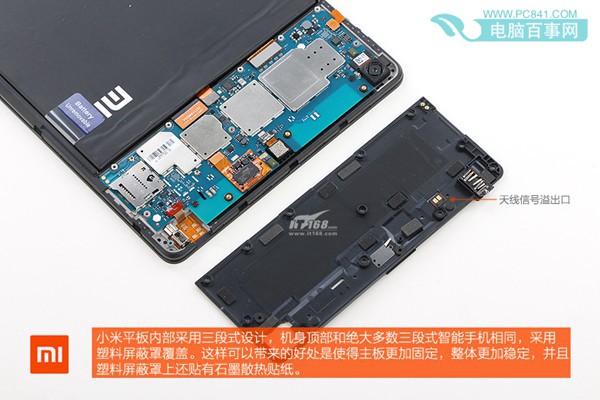

拆卸完小米内部固定螺丝后，就可以看到小米平板电脑的内部结构布局了，如下图所示，小米平板内部采用三段式设计，机身顶部和绝大多数三段式智能手机相同，采用所料屏蔽罩覆盖，这样可以带来的好处是使得主板更佳固定，并且其上还贴有石墨散热贴，可以加强平板内部散热能力。

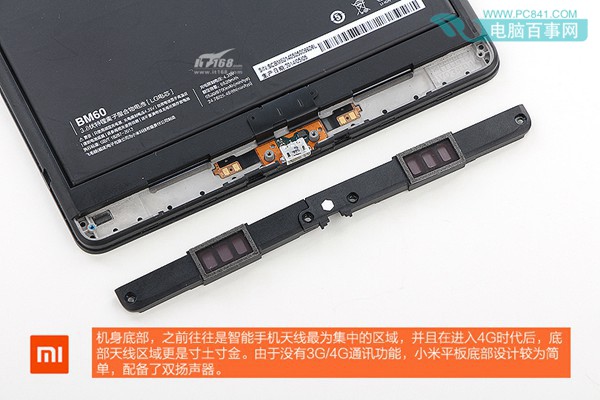

小米平板机身比较简洁，配备有双扬声器，相比智能手机底部密集的天线区，小米平板底部可谓非常简洁。

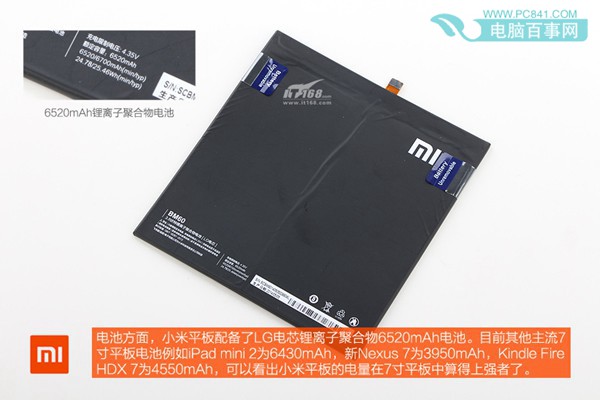

小米平板采用可拆卸电池设计，内置了6520mAh超大容量LG电信锂离子聚合物电池，其内置电池容量要比iPad mini2（6430mh)还大，在7英寸平板中，算是续航强者了。

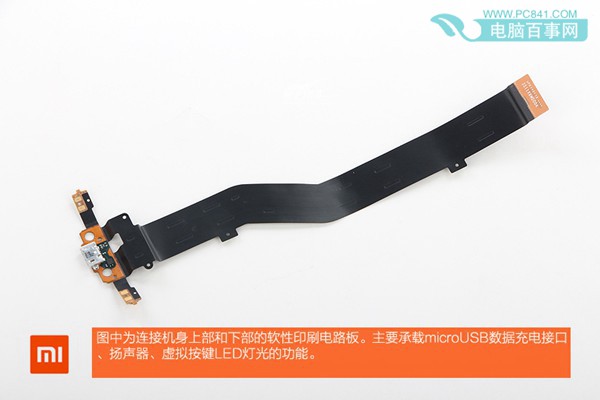

图为连接小米平板机身上部可小布的软件印刷电路版，主要承载MicroUSB数据充电接口、扬声器以及虚拟按键LED灯光功能。

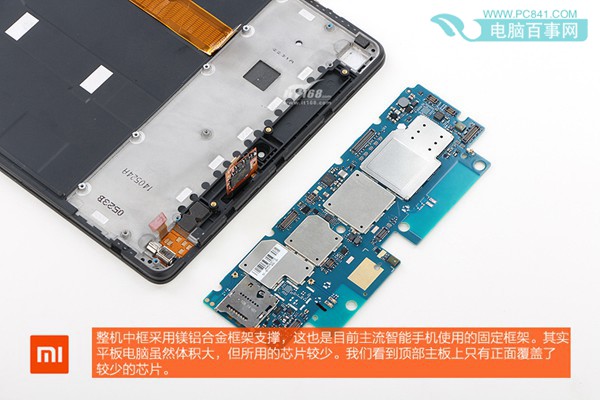

小米平板电脑内部中框采用铝镁合金框架支撑，这也是目前主流智能手机使用的固定框架，其实平板电脑虽然体积大，但所用的芯片较少。

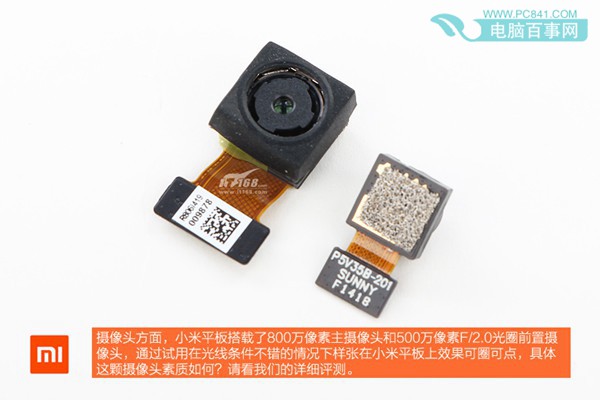

下图为拆卸下来的小米平板前后置摄像头特写。小米平板采用前置500万/后置800万像素摄像头，在国产平板电脑中，摄像头算是高规格了。
