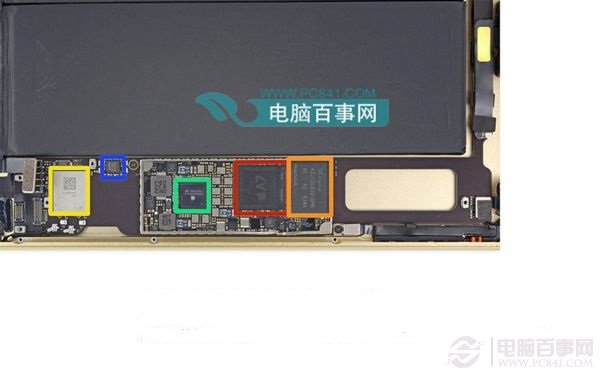

iPad mini 3核心芯片主要位于主板正面，下面我们一起来相信认识下内部的芯片吧，如下图所示。

－红色：苹果APL0698 A7处理器，不同于ipad Air 2，该机采用叠层封装技术将海力士H\9CKNNKTARKR 1GB LPDDR3 DRAM封装在其中。

－橙色：海力士H2JTDG8UDBMR16GB 闪存。

－绿色：Apple 343S00004-A1

－蓝色：NXP 6510 NFC 控制器，难道还有隐藏的NFC功能/？这个芯片前代是没有的。

－黄色：来自台湾环询电子的339S0213Wifi 模块。

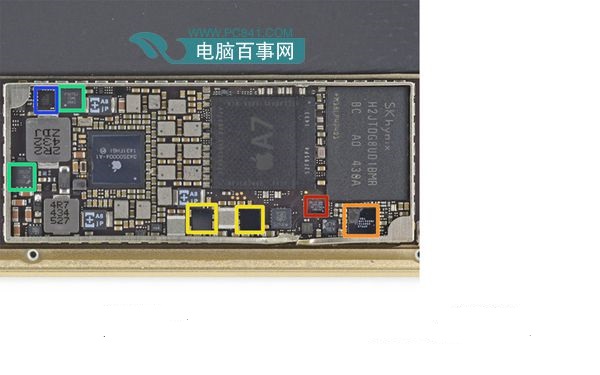

卸去主板上的屏幕，让我们来了解一下ipad mini 3所采用的芯片规格：

-红色：苹果M7运动协处理器。

-橙色：苹果338S1213音频编解码器。

-黄色：音频放大器。绿色：飞兆半导体FDMC6676BZ and FDCM6683 MOSFETs。

-蓝色：恩智浦1610A1显示接口IC。

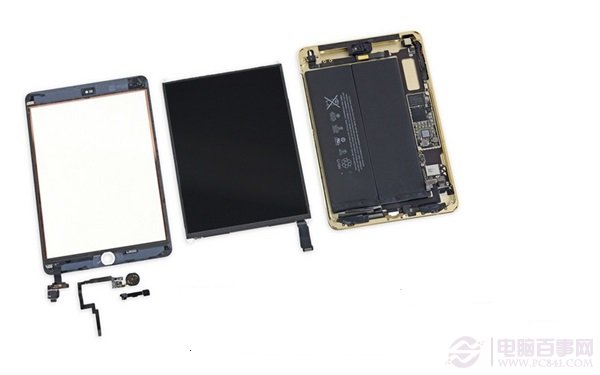

iPad mini 3拆机到此基本就结束了，能拆卸的我们基本都是大卸八块的拆解，最后来样张iPad mini 3拆机元件全家福吧，如下图所示。

iPad mini 3拆机总结：

通过以上拆机详解可以看出，iPad mini 3拆机难度是非常大的，国外媒体给出的维修难度指数2（最容易是10），属于极难维修级别，拆机很容易损坏屏幕，并且很难恢复

虽然LCD和玻璃面板分离，可以独立更换，并且电池也没有焊接到主板上，但是胶粘剂用的太多了，不利于拆装，闪电连接器焊接到主板，一旦损坏非常麻烦，另外，集成了Touch ID的Home键位于屏幕面板，且不好拆除，日后更换屏幕也会很麻烦。
