拆卸到这里，我们依旧还无法拆卸主板，因为主板部分是粘贴在背面板上的，拆卸前还是需要得先加热，软化胶水之后，才可以开始拆解，如下图所示。

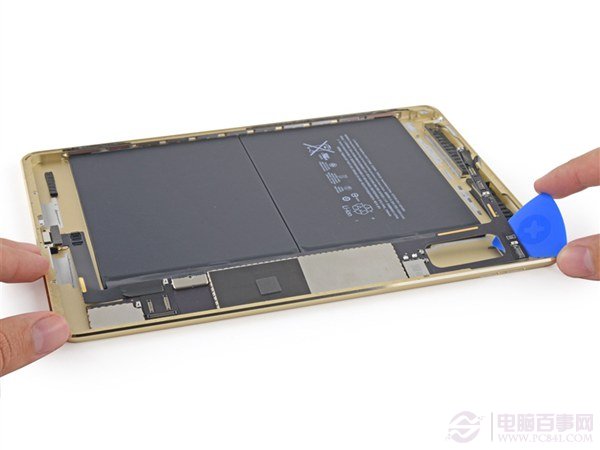

加热一段时间后，我们就可以慢慢的撬主板了，注意要小心地撬，如下图所示。

经过一番努力，iPad Air 2主板终于要拆解下来了，不过这里有个坑，Lightning排线是焊接在后壳上的，需要先断开再拿主板。

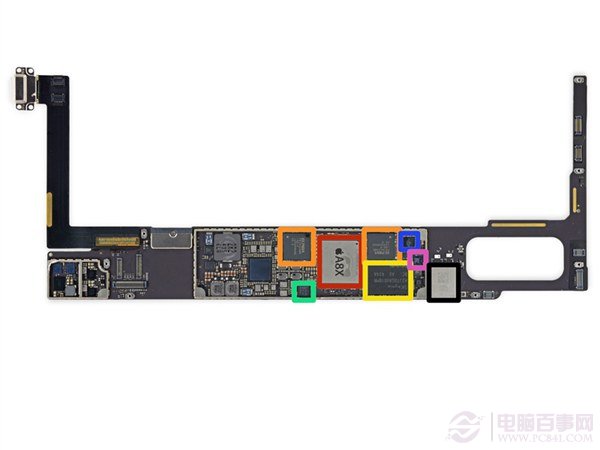

iPad Air 2核心芯片主要位于主板正面，下面我们一起来相信认识下内部的芯片吧，如下图所示。

－  红色：苹果APL1012 A8X 64位三核心处理器 ；

－ 橙色：美光(尔必达) F8164A3MD 8Gb(1GB)内存颗粒，共两颗，总计2GB；

－ 黄色：海力士H2JTDG8UD1BMR 128Gb(16GB) NAND闪存颗粒；

－ 绿色：NXP 65V10 NFC模块 (iPhone 6/Plus上也是它)；

－ 蓝色：苹果(Cirrus Logic) 338S1213音频编码器；

－ 粉色：苹果M8协处理器，其实是NXP LPC18B1UK Cortex-M3微控制器；

－ 黑色：Murata 339S02541 Wi-Fi模块。
