接下来是“找茬”的时间了！左边为 iPad mini 3，右边为 iPad mini 4

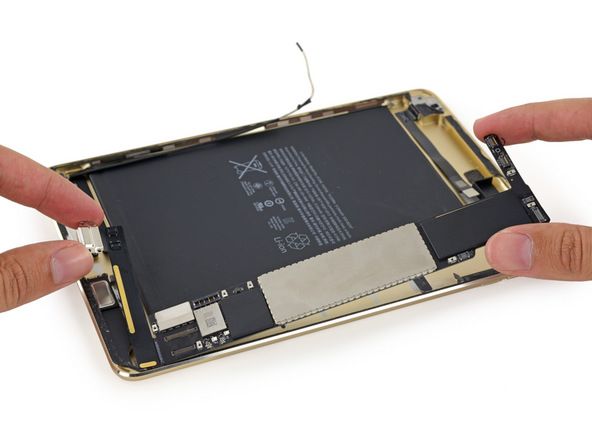

－红色：iPad mini 4 的电池更薄，容量更少，从两块变一块

－橙色：天线的位置从右下角换成右上角。至于为什么会这样，或许得拆解 LTE 版本 iPad mini 了才知道。

－黄色：FaceTime 摄像头总成变小了好多。

－绿色：Wi-Fi逻 辑板的缝隙中填满了吸塑隔板，或许是为了给屏幕更多支持。

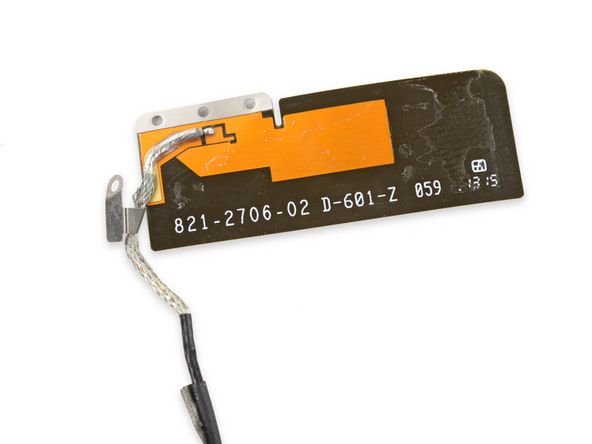

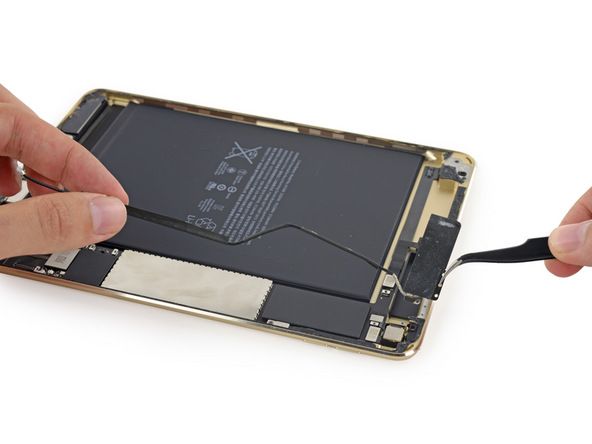

今年的 iPad mini 4 更像是 mini 和 Air 的混合体，一部分天线在顶部，像Air；还有一部分在底部，像 mini。右边”天线位置从扩音器附近换到后置摄像头的右边。苹果这么做或许是为了节省空间，或许是无奈之举。

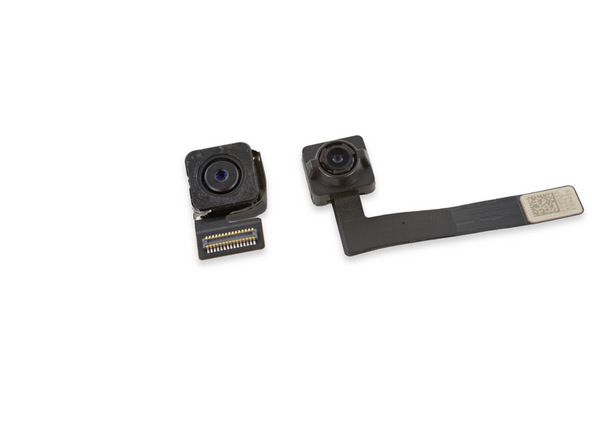

iPad mini 4 也使用 800 万像素 iSight 摄像头，前置 FaceTime 摄像头则还是 120 万像素。

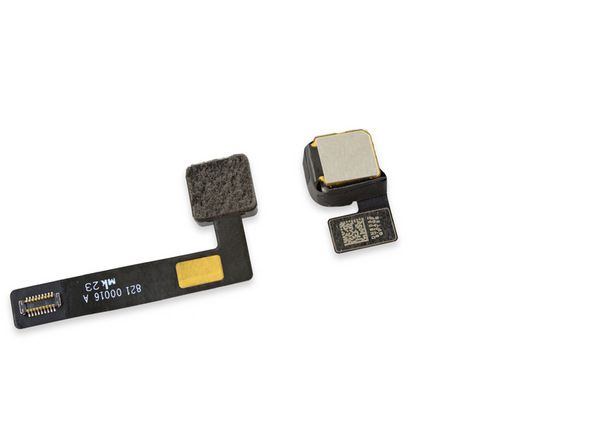

前置摄像头的塑料外壳不见了，苹果工程师这是逐渐将其设计流线化，向 iPad Air 靠拢吧。

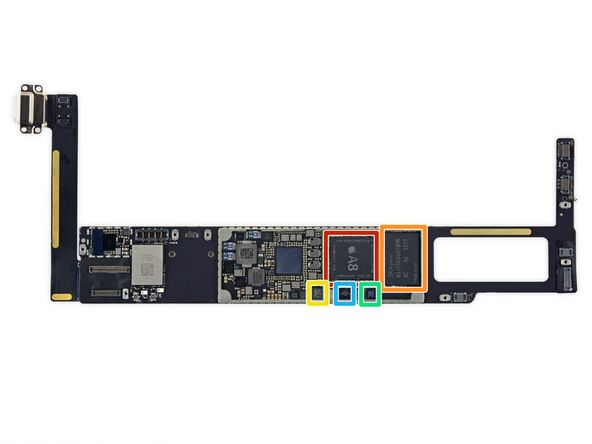

－红色：苹果A8 APL1011 SoC芯片，海力士(SK Hynix))H9CKNNN8KTBUSR 2 GB LPDDR3 SDRAM

－橙色：海力士H2JTDG8UD1BMR 16 GB NAND 闪存

－黄色：NXP Semiconductors 65V10 NFC 控制器

－绿色：NXP Semiconductors LPC18B1UK (苹果 M8 协处理器)

－蓝色：苹果 338S1213 音频编解码器

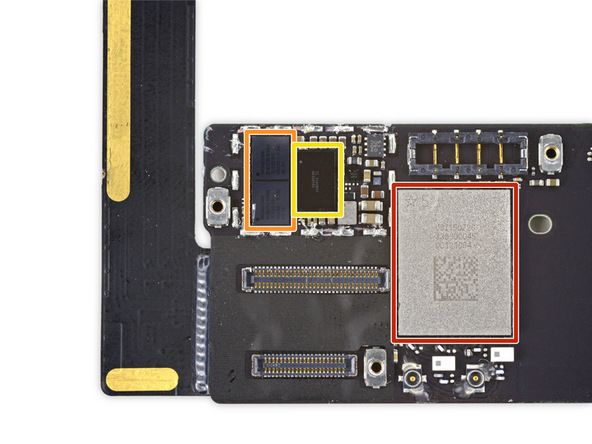

红色：环隆电气(Universal Scientific Industrial)339S00045 Wi-Fi 模块(iPad Mini 3 使用的是 339S0213)

橙色：高通 BCM5976C1KUB6G 触摸屏控制器

黄色：德州仪器 343S0583，同样出现在 iPad Air 2

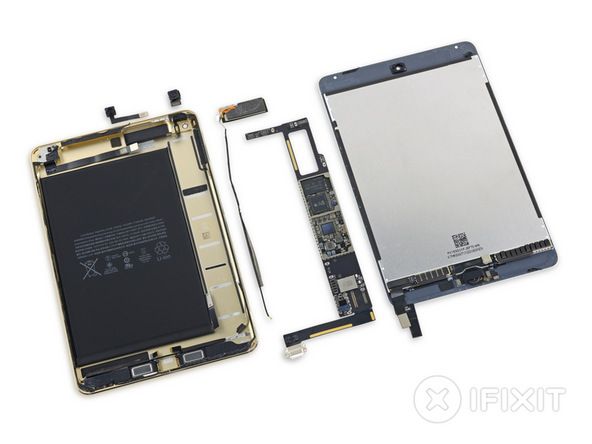

iPad mini 4 可修复性得分：2 分(满分 10 分，最易修复)

－电池并没有焊接到逻辑板上

－LCD 和前面板玻璃熔合到一起，这样拆解更加容易

－熔合的玻璃面板增加了维修损坏屏幕的成本，也加大了拆解 是LCD 损坏的风险

－Lightning 连接器焊接到逻辑板上，维修成本高

－大量使用粘合剂，维修难度因此提升不少

－移除 Home 键很难，如果你想要继续使用 Touch ID 功能，那还得更换整面显示屏
